主要特點
? 電壓、電流、功率、電度等多功能測量
? 電能計量精度優于0.2%
? 100M以太網BACnet/IP協議
? 可選儀表或變送器版本
? 高可靠性的工業級設計
主要功能：
?本產品廣泛應用于 LEED項目、智能建筑、商業能源管理、HVAC能效監測、建筑管理系統。

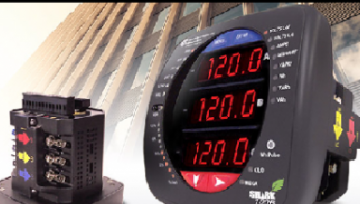

?支持BACnet的Shark?100B:綠色的選擇，帶有BACnet/IP的Shark?100B電力儀表支持建筑能源管理系統、LEED認證項目和
其它綠色建筑應用。
?通過WEB的Shark?100B BACnet/IP，Shark?100B儀表的BACnet/IP帶有標配的WEB接口。
?可溯源的瓦時測試脈沖，用于精度校準。
電壓輸入
·20~416V相電壓，
20~721V線電壓
·通用電壓輸入
·輸入承受能力 – 滿足IEEEC37.90.1(浪涌承受能力)
·可設置為任意PT變比
·支持：3元件星形，2.5元件星形，2元件三角形，4線三角形系統
·功耗：在600V時最大0.36VA/相，在120V時0.014VA
·輸入線規最大AWG 12 /2.5mm2
電流輸入
·Class 10：0~10A，額定5A
·Class 2：0~2A，額定1A
·故障電流承受能力(在23℃下)： 100A/ 10秒，300A/ 3秒，500A/ 1秒。
·可設置為任意CT變比·功耗：在11A時最大0.005VA/相
·起動電流：5mA
·穿入導線線規：0.177" /4.5mm2
·連續電流承受能力：20A (螺釘接線或穿入接線)
隔離電壓
·所有的輸入和輸出隔離電壓為2500Vac
環境條件
·儲存：-20~+70℃
·運行：-20~+70℃
·濕度：最大95%無凝露
·前面板防護等級：NEMA12/ IP52(防水)，帶安裝密封墊
測量方法
·RMS (真有效值)
·所有測量讀數通道以400+點/周期同步采樣
·諧波%THD(總諧波畸變率)
刷新速率
·W、Var和VA – 100毫秒
·其它所有參數 – 1秒
電源
·選項D2：90~265Vac和100~370Vdc，交直流通用輸入
·選項D：18~60Vdc
·功耗：最大10VA
通訊格式
·2個通訊口(位于前后面板)
·BACnet / IP Ethernet
·Modbus TCP
·IrDA (前面板)
·波特率：最大57.6k
KYZ脈沖
·接點類型：Form A
·阻值：23~35歐姆
·峰值電壓：350 Vdc
·連續負載電流：120mA
·峰值負載電流：350mA(10ms)
·關斷狀態泄露電流 @350Vdc：1mA
·光電隔離：3750V(60Hz，1分鐘)
尺寸和包裝
·重量：2磅 / 0.9kg
·儀表本體：H4.85" /123.2mm X W4.85" /123.2mm X L4.25" / 108mm
·Shark?100B – 92mm DIN方孔或ANSI C39 4"/102mm圓孔安裝
·Shark?100BT – DIN導軌安裝的變送器
·包裝箱尺寸：6" / 152.4mm見方
儀表精度
·見第2頁
兼容標準
·IEC 62053-22 – 0.2S級精度
·ANSI C12.20 – 0.2級精度
·ANSI (IEEE) C37.90.1 – 浪涌承受能力
·ANSI C62.41 – 脈沖群
·EN 61000-6-2 – 工業環境抗擾度：2005
·EN 61000-6-4 – 工業環境輻射標準：2007
·EN 61326-1 – 電磁兼容性要求：2006
·UL 61010-1和CSA C22.2No.61010-1認證，UL文件號：E250818
·REACH兼容
·RoHS兼容
